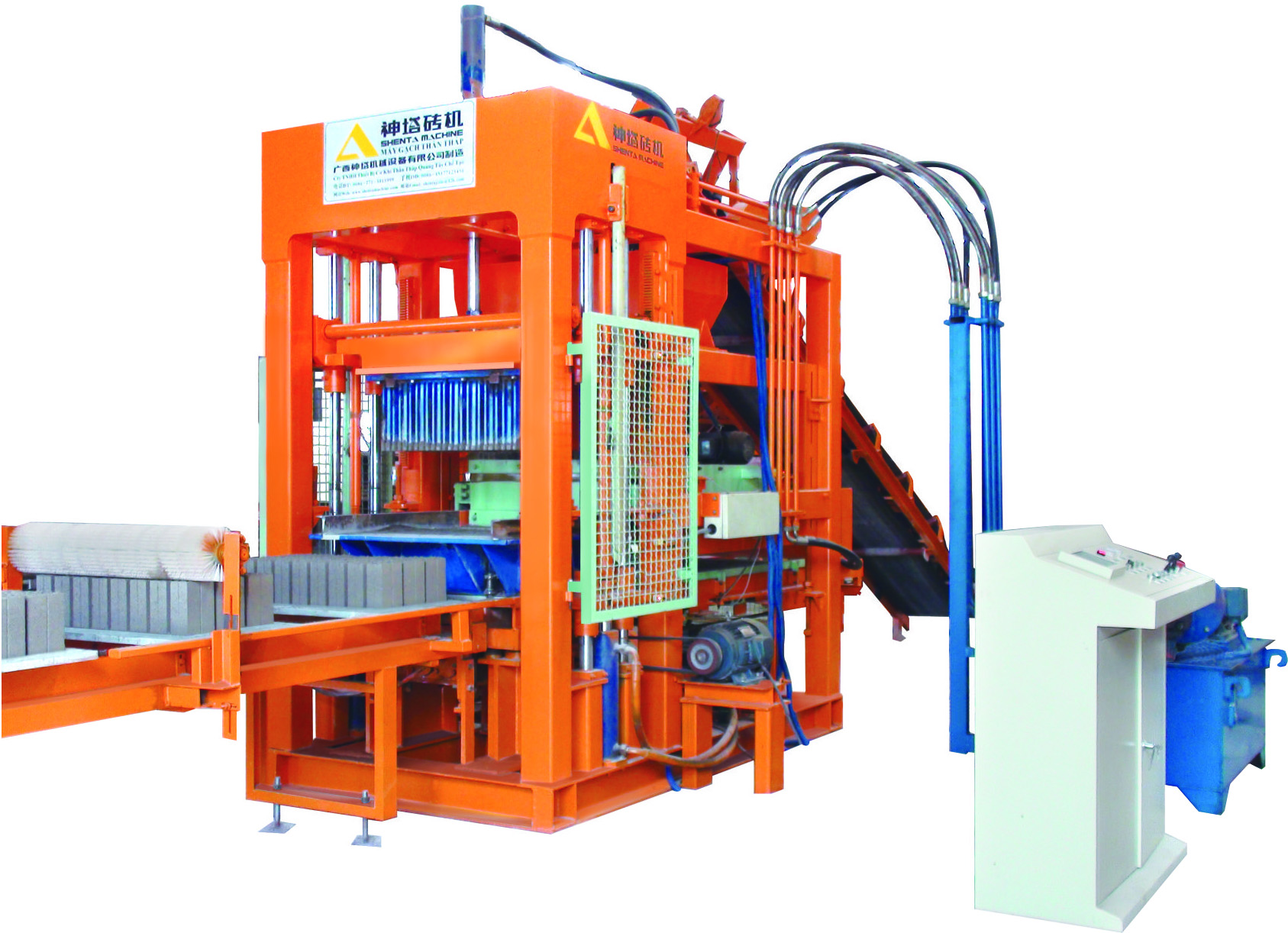

QTY系列液壓全自動制磚機，自動化程度高，砌塊成型速度快，密實程度高，是城鄉大中型混凝土砌塊廠及市政水泥制品廠首選主流機型。整機采用臺灣進口高性能智能控制系統，觸摸屏界面操作，實現人機對話。加壓與高頻同步振動方式相結合，使砌塊更加密實。采用變頻技術控制，不僅能有效提高生產率，而且提高了磚的強度并降低機器的能耗的同時，又能有效延長電機使用壽命。運行可靠，易于操作及維護。配套疊磚機、水泥粉罐、配料機等輔助設備使用，可以實現整條生產線自動化，有效減低人力成本，提高生產效率。

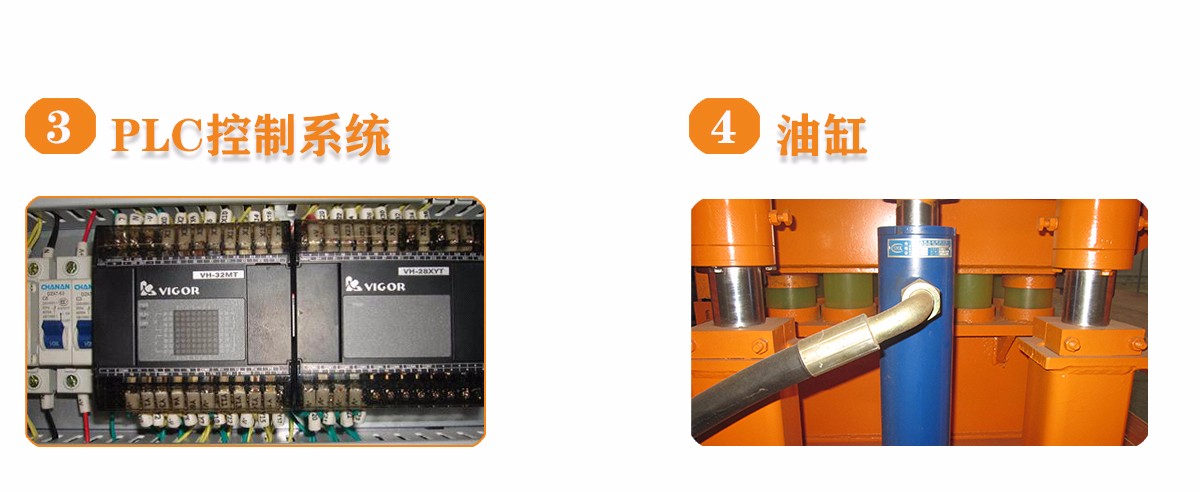

控制系統: 采用臺灣產可編輯邏輯控制器（PLC）及高性能觸摸屏，生產過程實現理想的人機對話及全自動智能控制。

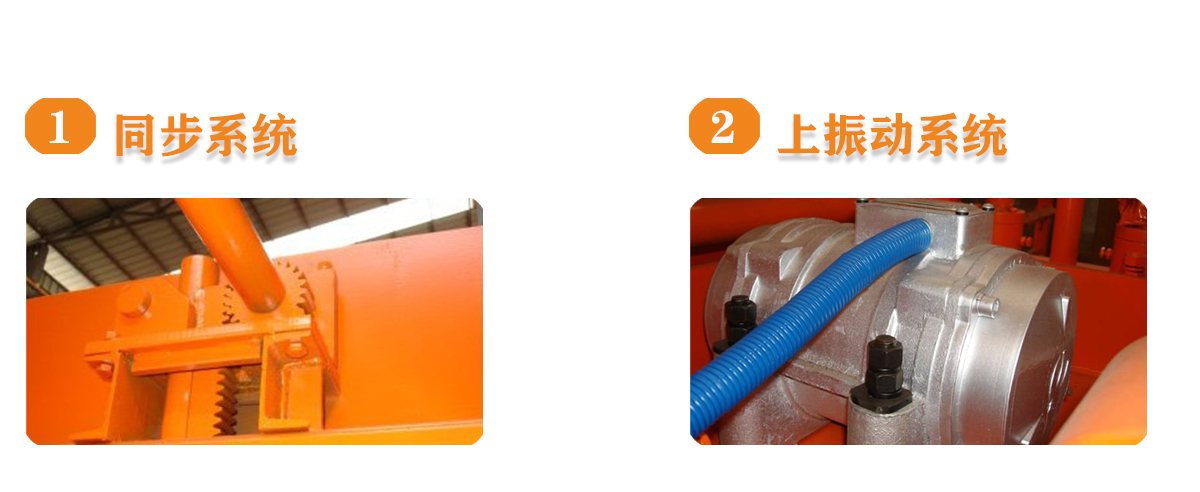

高效振動系統: 采用變頻振動智能控制技術,可實現低頻布料,高頻成型。同時加入垂直同步振動技術,使砌塊成型速度快,密實度高.
機器制造: 采用國內知名鋼廠生產的國標高強度鋼材,特種焊接工藝、先進的加工手段使整機精度高、堅固耐用。
傳動系統: 采用全液壓傳動,四柱導向及同步機構使整機動作平穩、運行精度佳、故障率低,液壓元件采用知名臺灣原廠品牌。
布料系統: 采用先進的強制式旋轉破拱機構,布料過程均勻快速,可適應不同的物料。
成型周期
| 15-25 s
|
托板規格
| 880x550x30 mm
|
磚體高度
| 60-300 mm
|
裝機容量
| 43 kw
|
設備重量
| 6.5 t |
外形尺寸 | 3850x1850x3550 mm |
磚型 | 尺寸 | 塊/板
| 塊/小時
| 塊/天
| 備注
|
砌塊磚 | 390x190x190 | 4 | 960 | 7680
|  |
多孔磚 | 240x115x90 | 12 | 2880 | 23040
|  |
路面磚 | 200x100x60 | 14 | 3360 | 26880
|  |
實心磚 | 240x53x115 | 26 | 6240 | 49920 |  |
